FICHE TECHNIQUE

CONSTRUCTION ET TIR D'UNE FUSEE A EAU

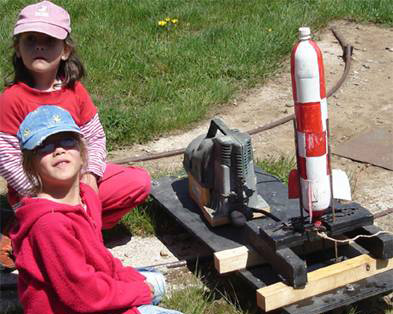

La fusée sur son pas de tir

Objectifs généraux
* Construire et tirer une fusée à eau

Objectifs opérationnels
* Observer le comportement des fusées
* Mesurer les hauteurs atteintes en fonction des forces de propulsion et des masses mises en jeu
* Construire une courbe Hauteur atteinte / Pressions de départ

Déroulement
* découpe des ailerons
* collage des ailerons
* découpe de l’ogive
* fabrication du parachute
* décoration
* choix d’un nom pour la fusée
* Tir des fusées et mesures
* Construire et interpréter la courbe

Démarche de recherche
* Questionnement :
Comment fabrique-t-on une fusée ? Une rampe de lancement ? Quel instrument de mesure pour évaluer les hauteurs atteintes ? Quelles sont les consignes de sécurité ?
* Hypothèse : Chacun fait le plan de sa fusée, lui donne un nom.
* Expérimentation / Réalisation
On place la fusée sur la rampe de lancement, on compte à rebours, on mesure les hauteurs atteintes
* Interprétation :
On dispose sur une courbe les hauteurs atteintes en fonction des pressions, des masses
On cherche à savoir pourquoi certaines fusées fonctionnent mieux que d’autres.
* Conclusion

Matériel / Logistique
* 1 bouteille vide de boisson gazeuse pour le réservoir
* 1 bouteille vide de boisson gazeuse pour l’ogive
* de la peinture couleur acrylique
* des boites plastiques épais (type bonbons Haribo) pour prélever les ailerons
* des cutters et ciseaux pour découper les bouteilles et les ailerons
* de la colle néoprène forte pour coller les ailerons
* 1 pas de tir et son compresseur
* 2 à 3 instruments de mesure (Théodolite)

Expérience
* On pratiquera diverses séries de tirs : à vide, à moitié rempli, à totalement rempli, et sous différentes pressions
* On mesurera les hauteurs atteintes en les comparant aux pressions de chaque tir

Publics
L’animation s’adapte à tout public

CORPS DE FUSEE ET RAMPE DE LANCEMENT

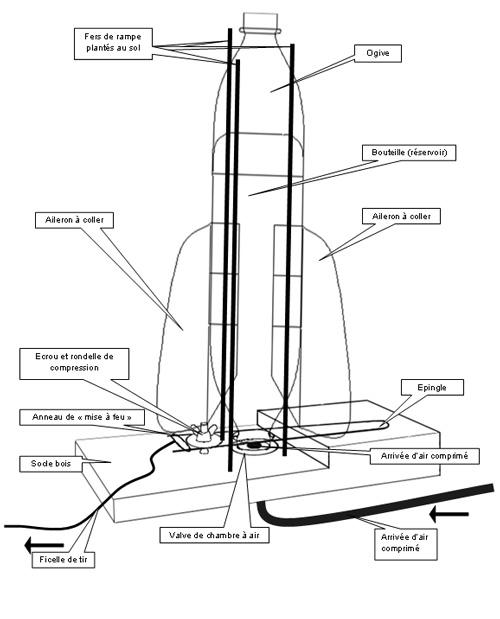

Plan d'une fusée à eau et de son pas de tir

LES REGLES DE SECURITE
SUR UNE ZONE DE TIR DE FUSEES À EAU

* Pas de lignes haute tension autour du périmètre de tir.
* Pas de voitures, de cyclistes ou de marcheurs autour de la zone de tir.
* Pendant la mise en pression de la fusée à eau, durant le tir, et jusqu'à l'atterrissage, tous les participants se tiennent en retrait selon la distance de sécurité définie par le responsable du tir.
* La base de lancement sera verrouillée au sol, avec des piquets, et sa bonne fixation sera vérifiée pour éviter un basculement et un départ de fusée involontaire vers le public.
* Avec les publics d’enfants, redoublez de vigilance sur l’application des consignes de sécurité.
* Le dispositif de tir sera équipé d’un manomètre de qualité.
* Ne jamais gonfler une fusée à eau au-delà de 8 bars.
* 5 mètres de tuyau sépareront la pompe de la rampe de lancement, au minimum.
* Aucune personne n’est autorisée à se déplacer dans la zone située entre le pas de tir et l’autre bout de la ficelle.
* Une purge de pression accessible équipera le circuit de gonflage
* Ne jamais se pencher sur une fusée à eau sous pression.
* Respecter les distances de sécurité définies par le responsable du tir.
* Ne jamais tirer par vent fort.
* Tirez le vent (brise) dans le dos, et anticipez la zone d’impact de sa chute.
* Le tireur prendra le recul nécessaire.
* Ne pas tenir compte des règles de sécurité expose les participants à de graves blessures!
Quand une bouteille éclate, elle projette des morceaux, il est impératif d'être éloigné afin de ne pas risquer d'être touché. Le "bang" produit par l'explosion est similaire à celui d'une arme à feu. Il y a danger pour les oreilles. Les premières explosions se situent aux alentours de dix bars.

Ces règles viennent de l’expérience, des cas d’accidents vécus, évités ou anticipés, de l’évidence et du bon sens. On peut les trouver sur Internet.
Elles sont rappelées de vive voix aux participants sur la zone au moment du tir.
Tout contrevenant arrête le compte à rebours et le déroulement des opération jusqu’au respect et à la stricte application de ces règles.
Elles sont appliquées par l’animateur responsable du tir. Chaque étape ne peut commencer ni se terminer sans son consentement, ni le respect complet de chacune de ces règles.
C’est lui le seul juge des opérations.

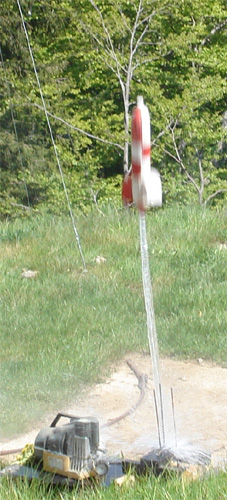

Départ de la fusée à eau
